Комплект МИКРО для откатных (сдвижных) самонесущих ворот МИКРО система – новая система РОЛТЭК для производства лёгких откатных ворот весом до 350 кг, с шириной проёма до 4 м. Специально подобранные длины направляющих МИКРО обеспечивают значительную экономию.

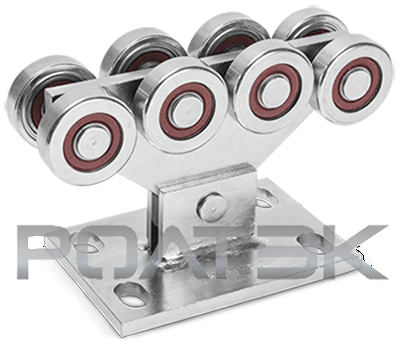

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Опора МИКРО используется в системах с направляющей МИКРО

Опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент. Совместно с направляющей обеспечивают перемещение створки.

В опорах используются усиленные подшипники 6201.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°».

Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.

Рекомендуемая нагрузка на опору МИКРО:

F1 maх = 650 кг

F2 max = 300 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать правила регулировки опор (см. рекомендации) и использовать для монтажа подставку регулировочную М12 МИКРО (код 061).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

Внимание! В конструкциях откатных ворот с применением 5-роликовых опор (тем более с использованием перекашивающего болта) нагрузка на автоматический привод резко возрастает за счет неизбежного перекоса опор.
