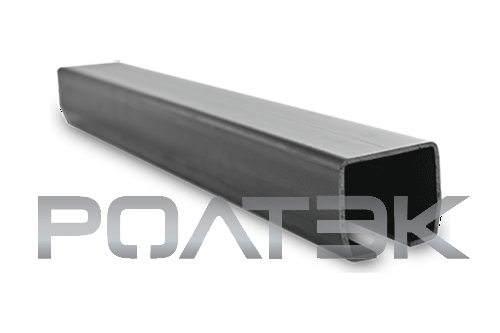

Направляющая МИКРО

Скачать описание

Скачать рекомендации откатных подвесных ворот

Скачать рекомендации по установке откатных самонесущих ворот

Комплект МИКРО для откатных (сдвижных) самонесущих ворот МИКРО система – новая система РОЛТЭК для производства лёгких откатных ворот весом до 350 кг, с шириной проёма до 4 м. Специально подобранные длины направляющих МИКРО обеспечивают значительную экономию.

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры МИКРО  При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом (см. рекомендации). Длины направляющих подобраны специально под стандартные размеры ворот:

ширина проёма      длина направляющей    вес        толщина стенки

 до 3 м                       4,5 м                            19,8 кг                       3 мм

 до 3,5 м                    5,3 м                            23,3 кг                       3 мм

 до 4 м                        6 м                                26,4 кг                      3 мм

Специальные длины исключают необходимость подрезать направляющую в размер ворот и переплачивать, что обеспечивает значительную экономию.

РОЛТЭК – единственный производитель комплектующих для ворот, поставляющий направляющие специальных длин. Направляющие МИКРО прокатываются из качественной высокопрочной стали. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали. При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих: прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м закручивание направляющей не более 0,5°/м остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162 Вес 1 м.п. = 4,4 кг

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется. Для правильной стыковки направляющих см. рекомендации. Для правильного крепления направляющей к створке ворот см. рекомендации. При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.
