Ловитель нижний МИКРО

Скачать описание

Скачать рекомендации откатных подвесных ворот

Скачать рекомендации по установке откатных самонесущих ворот

Комплект МИКРО для откатных (сдвижных) самонесущих ворот МИКРО система – новая система РОЛТЭК для производства лёгких откатных ворот весом до 350 кг, с шириной проёма до 4 м. Специально подобранные длины направляющих МИКРО обеспечивают значительную экономию.

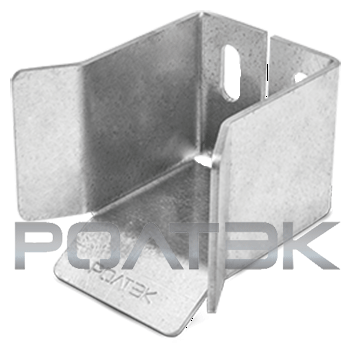

Изобретение РОЛТЭК 2013 года. Защищен патентом на полезную модель. Ловитель нижний МИКРО воспринимает нагрузку от ролика концевого съемного МИКРО в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами МИКРО и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот. См. рекомендации.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный, который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов. При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые стенки ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М12 МИКРО или переместить ловитель.
