Кронштейн с боковым креплением

Скачать описание

Скачать рекомендации откатных подвесных ворот

Скачать рекомендации по установке откатных самонесущих ворот

Комплект МИКРО для откатных (сдвижных) самонесущих ворот МИКРО система – новая система РОЛТЭК для производства лёгких откатных ворот весом до 350 кг, с шириной проёма до 4 м. Специально подобранные длины направляющих МИКРО обеспечивают значительную экономию.

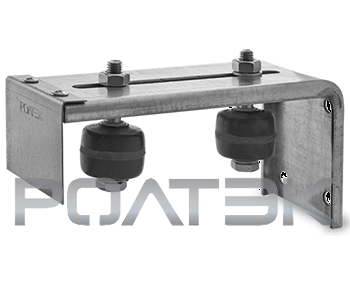

Кронштейн с боковым креплением совместно с двумя роликами резиновыми или роликами нейлоновыми используется для удержания верхней части створки откатных ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.

Кронштейн с боковым креплением применяется, когда вместо П-образной рамы его необходимо крепить на существующую конструкцию (столб, забор или здание).

При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

Кронштейн с боковым креплением фиксируется с помощью анкеров, предназначенных для данного типа конструкций, что дает возможность не применять окраску, как в случае со сваркой. В состав кронштейна с боковым креплением входит декоративная фиксирующая планка с 2-мя самосверлящими шурупами с буром 4,2х13 мм для ее крепления в комплекте.

Допускается при необходимости укорачивать кронштейн с боковым креплением с обязательной установкой декоративной фиксирующей планки. Кронштейн рекомендуется применять преимущественно при монтаже откатных ворот с использованием ЭКО системы.
