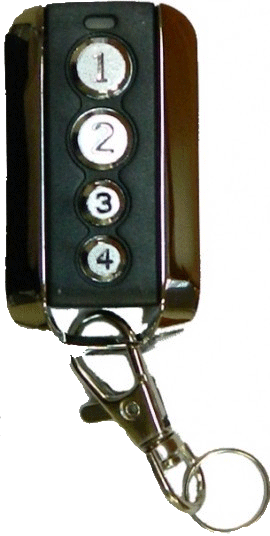

pult SK4-D

(SK4 + поддержка Doorhan T4 и T2 c динамическим кодом)

 Пульт предназначен для радиоуправления воротами, шлагбаумами или другими радиоуправляемыми устройствами  с фиксированным кодом и динамическим кодом (Doorhan Transmitter-4 и Transmitter-2), работающим на частоте 433,92 мГц  и применяются для замены оригинальных пультов. На один пульт пульте SK4-D  можно записать сигналы до 4-х пультов разных производителей.

Список пультов с фиксированным кодом поддерживаемых:

CAME: TOP 432, TOP 434, TAM 432, TWIN 2

Doorhan Transmitter-4 и Transmitter-2

NICE: FLO1, FLO2, FLO4, Very VE

ROGER TX12, TX14, TX22

GSN

Marantec D212

Мастер КИТ

RTS

AN-Motors AT-4

А также другие модели пультов с фиксированным кодом 433,92 Мгц.

Программирование пультов с фиксированным кодом:

Заводом изготовителем в пульт записаны тестовые сигналы. Для того чтобы занести в память пульта коды вашего

оригинального пульта (или нескольких пультов) необходимо проделать следующие операции:

Внимание! Для защиты от случайного программирования, время  между операциями должно занимать не

более 5 секунд, иначе пульт выйдет из режима программирования, с сохранением ранее записанного кода.

1. Нажмите одновременно и удерживайте кнопки 2 и 4 на пульте SK4-D  , пока не начнѐт медленно мигать

индикатор - один раз в секунду (удерживать необходимо около 1 сек., во время удержания индикатор не должен

светиться, если индикатор светится, значит, кнопки были нажаты не синхронно – повторите нажатие на

кнопки синхронно).

2. Нажмите кнопку на пульте  SK4-D  на которую вы хотите записать сигнал, индикатор должен мигать быстро

(пять раз в секунду).

3. Поднесите оригинальный пульт вплотную в плотную к правой части  пульта SK4-D  (Рисунок 1), Нажмите

нужную кнопку на оригинальном пульте и удерживайте, индикатор на пульте SK4-D  будет светиться постоянно –

запись сигнала началась. Удерживайте кнопку на оригинальном пульте, пока индикатор на пульте SK4-D  не

погаснет.

Особенность программирования пульта Дорхан (способ 1) - Поднесите оригинальный пульт вплотную, к

правой части пульта SK4-D  (Рисунок 1), Нажмите нужную кнопку на оригинальном пульте на пол секунды (не

более), затем сразу второй раз и удерживайте до тех пор, пока  индикатор на пульте SK4-D  не погаснет.

(При управлении автоматикой Дорхан, кнопку на дубликаторе нужно будет удерживать около 1 секунды).

Сигнал записан, пульт готов к работе. Записанный сигнал хранится в энергонезависимой памяти пульта не менее 10

лет (не стирается при смене батареи).

Для того чтобы записать сигнал на другие кнопки, проделайте пункты 1…3 только для других кнопок. Число

перепрограммирований – не ограничено.

Программирование пульта Дорхан (способ 2)

Программирование осуществляется в два этапа:

1-назначение кнопок на пульте SK4-D  для работы в формате Дорхан.

2-занесение кода (прописывание) пульта в вашу автоматику Дорхан (шлагбаум или ворота).

Технические характеристики:

Несущая частота 433,92 мГц (Стабилизация - ПАВ резонатор)

Дальность действия, м: 30....80 (Дальность действия зависит от условий приёма - электромагнитных помех и преградами между пультом и антенной)

Габаритные размеры, мм: 55х31х16

Вес, г: 35

Элемент питания: 3V CR2032 - 1 шт
